Confira a fiação antes de energizar.

O ajuste invertido atravessa o comissionamento, fica meses no painel e aparece no dia em que precisava funcionar. A Simula monta o relé e a fiação da bancada na tela: você vê o que o relé lê antes de o painel existir.

Abrir a bancada de exemplo → Ver planos

oscilografia COMTRADE IEEE C37.111 · grafo da fiação real maleta↔relé

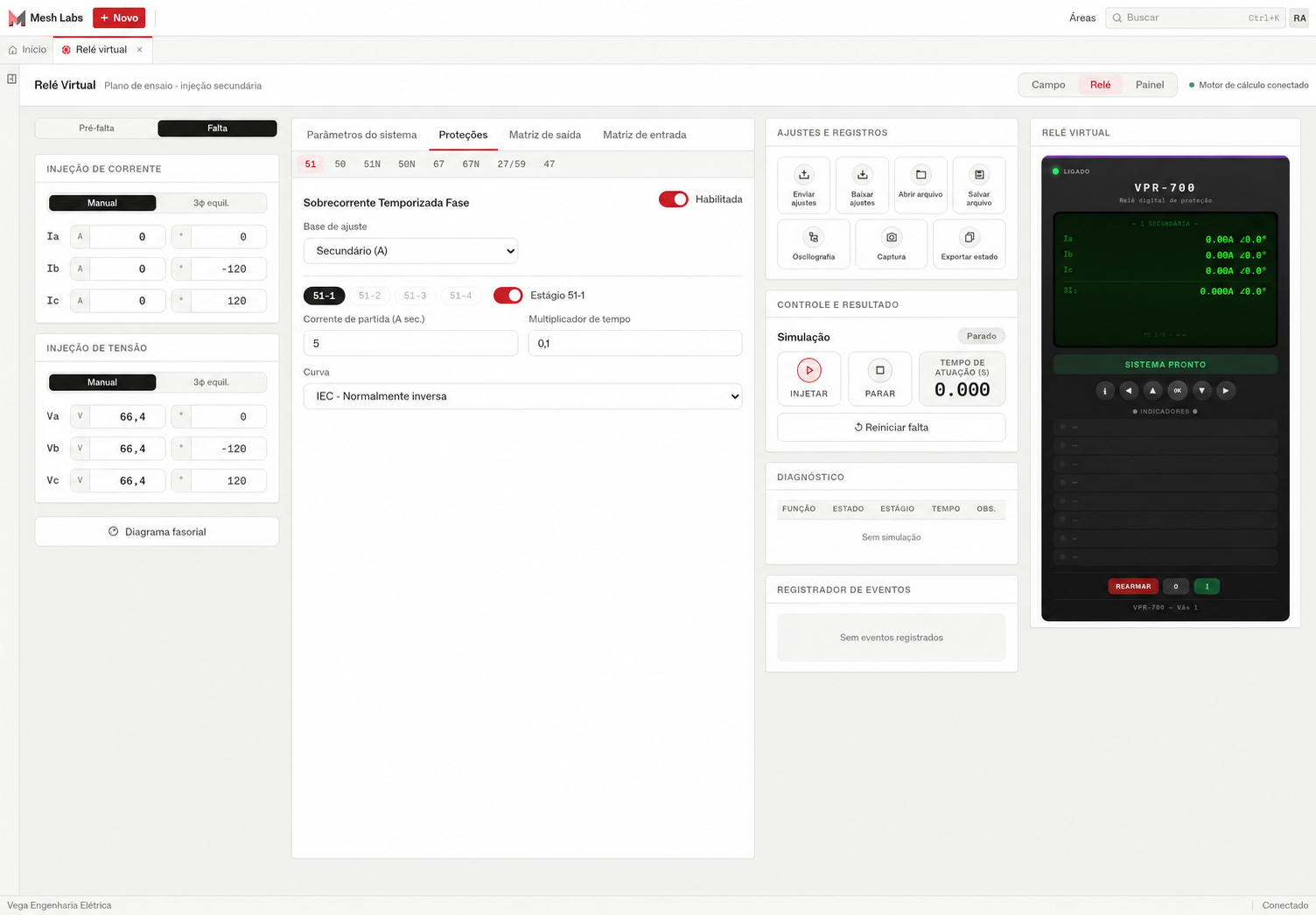

Bancada do relé virtual da Simula: injeção de corrente e tensão à esquerda, a função 51 sobrecorrente temporizada com curva IEC normalmente inversa no centro, e o visor do relé VPR-700 à direita

A bancada da Simula. Ajuste a proteção (aqui a 51, curva IEC), injete a falta e o visor do VPR-700 responde.

Para praticar, você precisa do relé que ninguém vai deixar você desconfigurar.

E da maleta que a empresa não empresta para treino. Para quem trabalha com proteção no Brasil, praticar também depende de acesso à bancada, tempo disponível e deslocamento até um treinamento. Nem sempre dá para conciliar tudo isso com a rotina de obra.

Quem quer aprender por conta própria não tem produto para comprar. E o erro que ninguém teve onde cometer espera no painel:

“É bastante comum o elemento direcional estar olhando para o lado errado.”
moderador de fórum técnico internacional, explicando por que um relé disparou sem falta

O elemento olhando para o lado errado passa no comissionamento. Ele só se apresenta no dia da falta, abrindo o que não devia.

Erre aqui, não no painel.

A Simula monta o relé e a bancada na tela. Você ajusta a função, aplica a falta e vê o que o relé lê e quando ele atua, com o diagrama fasorial e a forma de onda que explicam o porquê.

No modo campo, ela monta o grafo elétrico da fiação real entre maleta e relé: bornes, saídas e entradas binárias. É o que o relé realmente lê a partir do que a maleta injeta. Trocar dois fios do circuito de corrente inverte a polarização, e ela aparece aqui, antes de energizar.

Bancada da Simula com régua de bornes, maleta de teste e chave de aferição conectadas por cabos

Sai em COMTRADE. O mesmo que a sua maleta lê.

Oscilografia no padrão IEEE C37.111: pré-falta e falta, a senóide inteira, até o cronômetro parar. O que você simulou aqui não fica preso aqui.

Os três canais de corrente, da pré-falta até o disjuntor abrir. O cursor vermelho é o instante da atuação.

.cfgconfiguração dos canais e da taxa de amostragem
.datas amostras
.hdrcabeçalho descritivo do registro

Três arquivos para abrir no programa da maleta. O caso que você montou vira o ensaio que a bancada real executa.

Quem escreveu o relé virtual assina embaixo.

“O relé virtual foi escrito por quem responde quando o ajuste sai errado. Consultoria e escola de subestações antes de ser ferramenta digital.”

Eng. Hilton e Eng. Rocha — escreveram o motor com o time de desenvolvimento · Mesh Engenharia

1.295

ARTs registradas

569

subestações projetadas

1.392

subestações mantidas

4.900+

engenheiros formados

O que a Simula não faz.

Não substitui a maleta.Ela não injeta corrente em relé nenhum. O ferro continua sendo o ferro.

Não é o relé real.O ensaio que vale, com maleta e laudo, é o ensaio real. Quem organiza esse é a Trip.

Não valida o seu ajuste como correto.Ela mostra o que o relé faria com o ajuste que você deu. Se o ajuste está certo, quem responde é o estudo de proteção.

Funciona sem internet e sem chave física.Nada de licença por estação nem dispositivo de licença para praticar. Você abre e monta a bancada.

E o que já existe no mercado atende outro cliente. A OMICRON vende o RelaySimTest para quem já tem maleta OMICRON, e rodar ainda exige a maleta e a chave de licença dela. Quem não tem maleta não é cliente deles.
