Projete a malha.
Veja onde está o risco.
Aterra · Em breve. Esta ferramenta ainda não está disponível. O acesso está incluído na assinatura e será liberado no lançamento.
O aterramento vai além de um valor de resistência. A Aterra conecta as medições de solo ao desenho da malha e mostra os potenciais de toque e passo para você revisar o projeto com clareza.
Solo · malha · potenciais · materiais · memorial

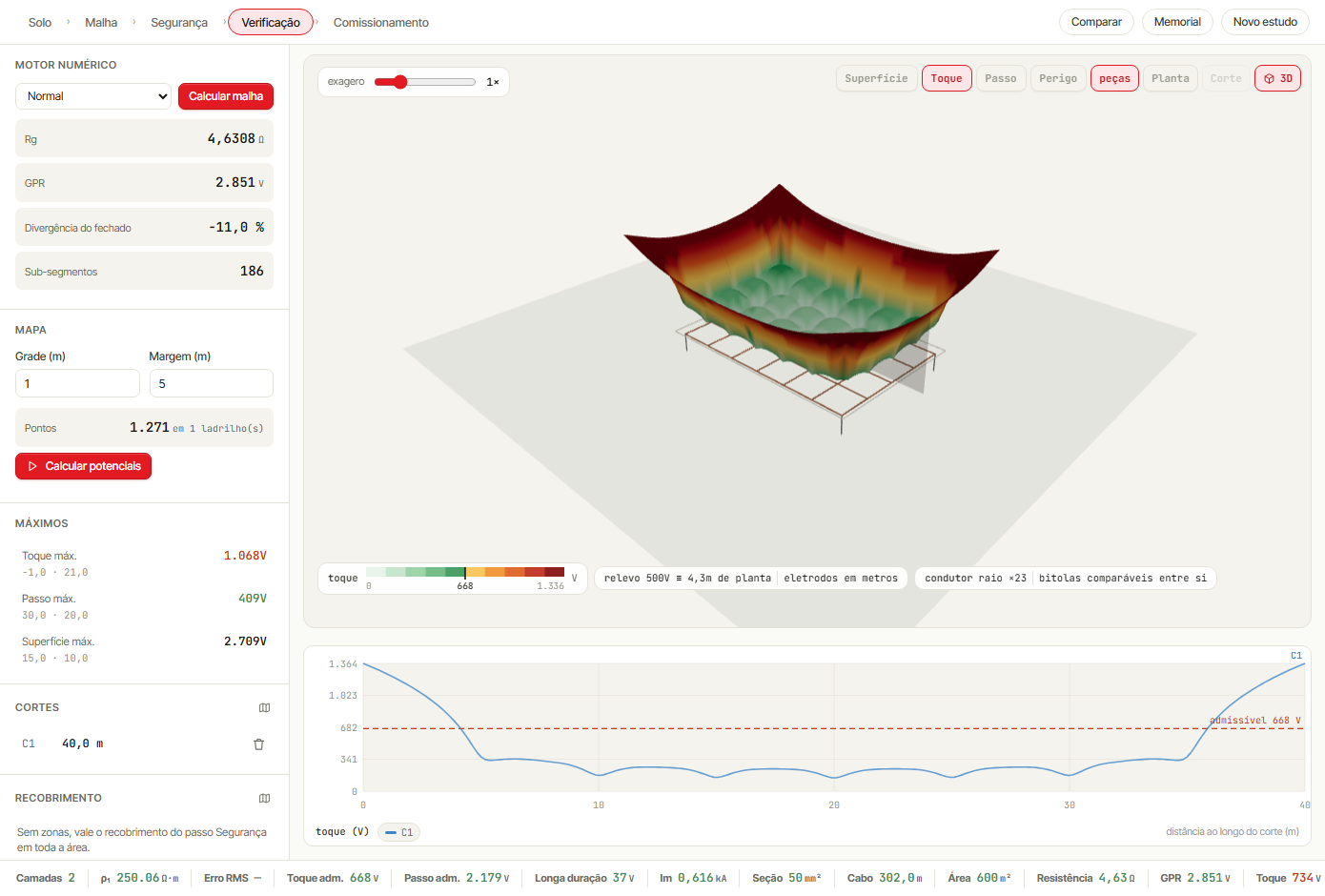

O risco tem uma posição.
Enxergue no projeto.

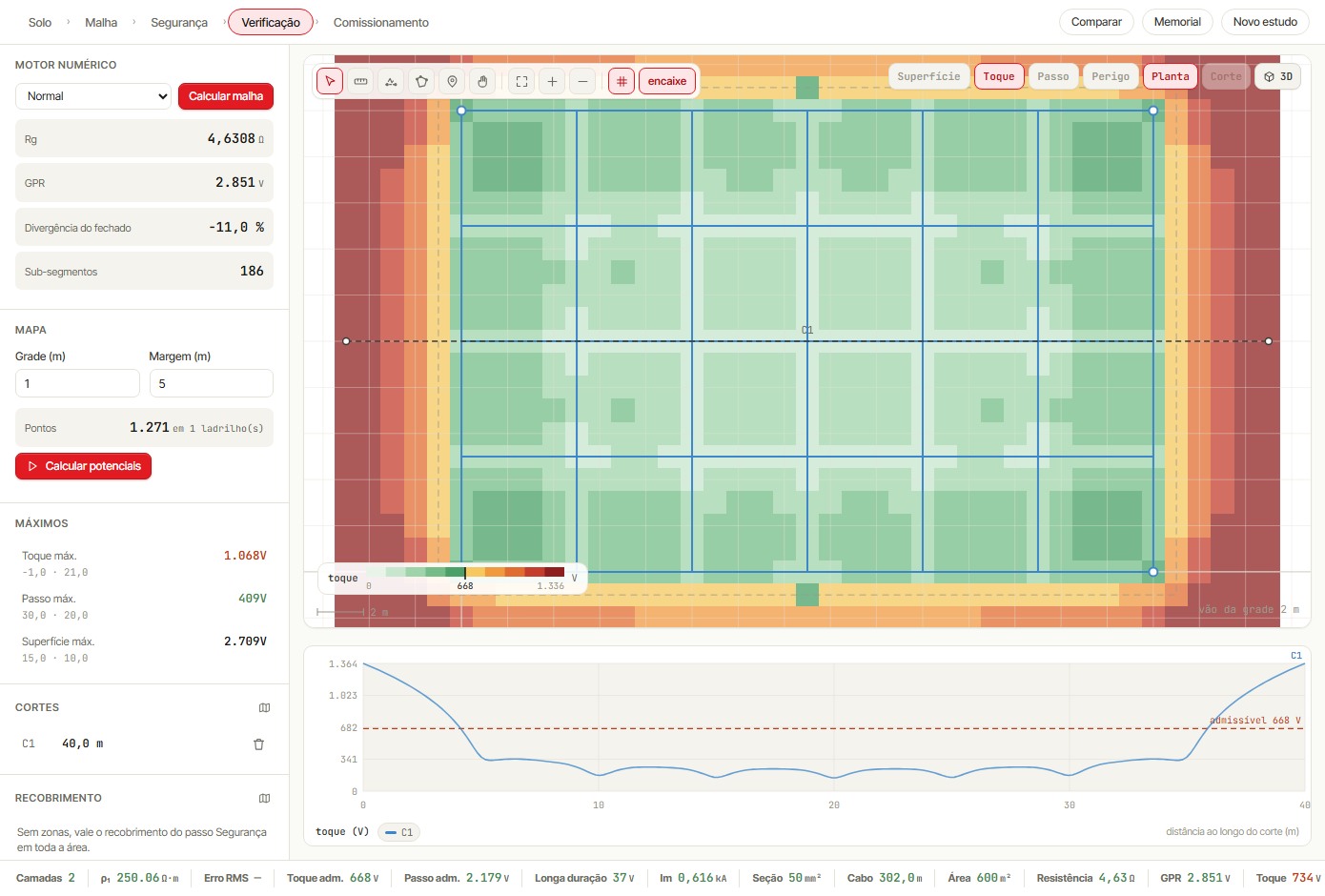

Uma resistência isolada não conta toda a história. Veja como o potencial se distribui e compare toque e passo com os limites calculados para o cenário.
Use o gráfico para entender onde revisar a malha e o recobrimento.
Um projeto de aterramento.
Várias formas de enxergar.
Da curva de resistividade ao mapa de potenciais. Percorra as vistas de um estudo demonstrativo calculado na Aterra.
Capturas de um estudo demonstrativo: malha de 30 × 20 m, condutores de 50 mm² e solo estratificado a partir do exemplo da ferramenta.

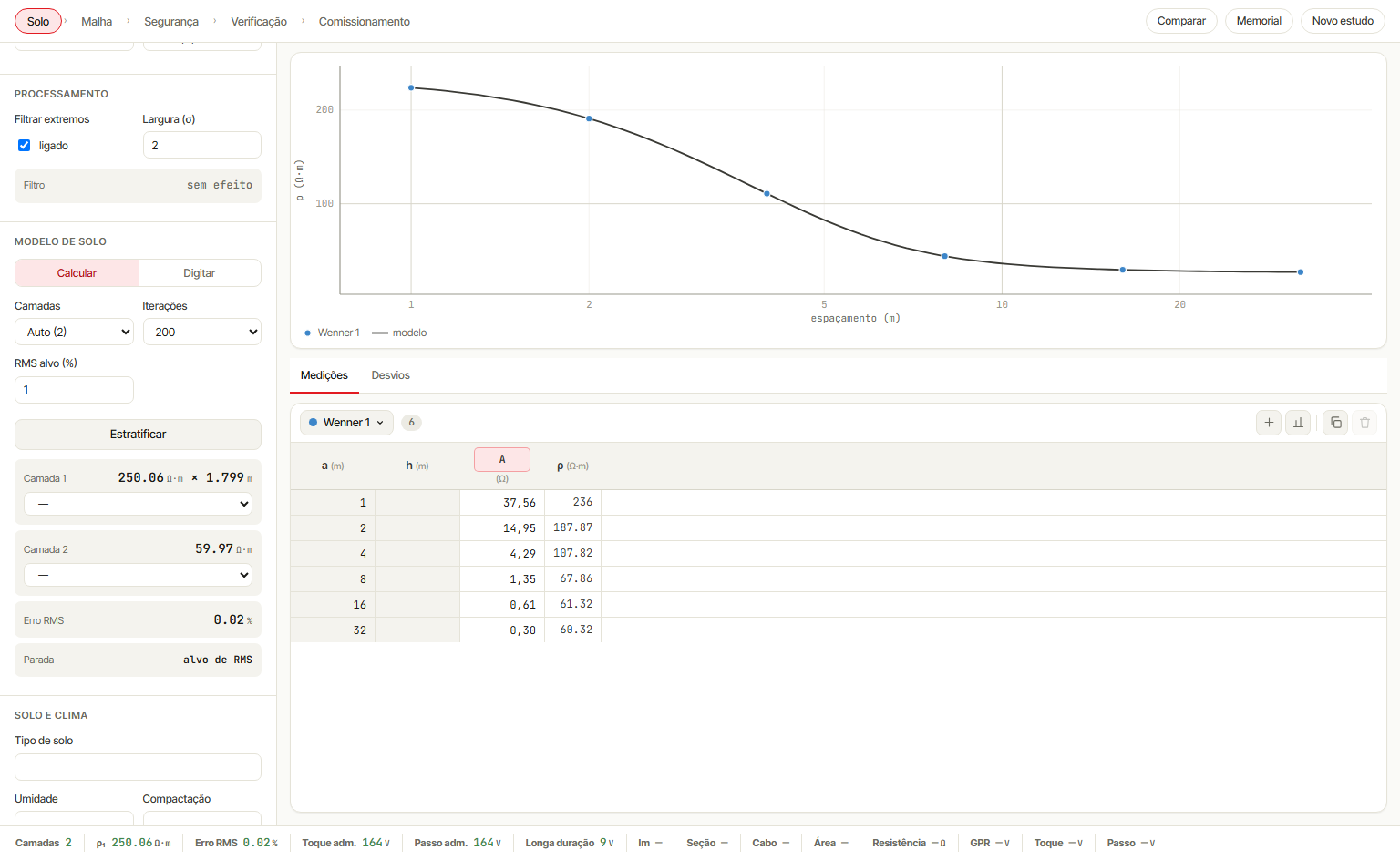

O solo conta uma história.
A curva mostra.
Medições espalhadas em planilhas dificultam a leitura do terreno. Na Aterra, campanha, grupos e linhas de medição ficam organizados junto ao modelo de solo.
- Arranjos Wenner e Schlumberger.
- Estratificação em camadas e acompanhamento do erro RMS.
- Curva medida, modelo ajustado e análise de desvios.

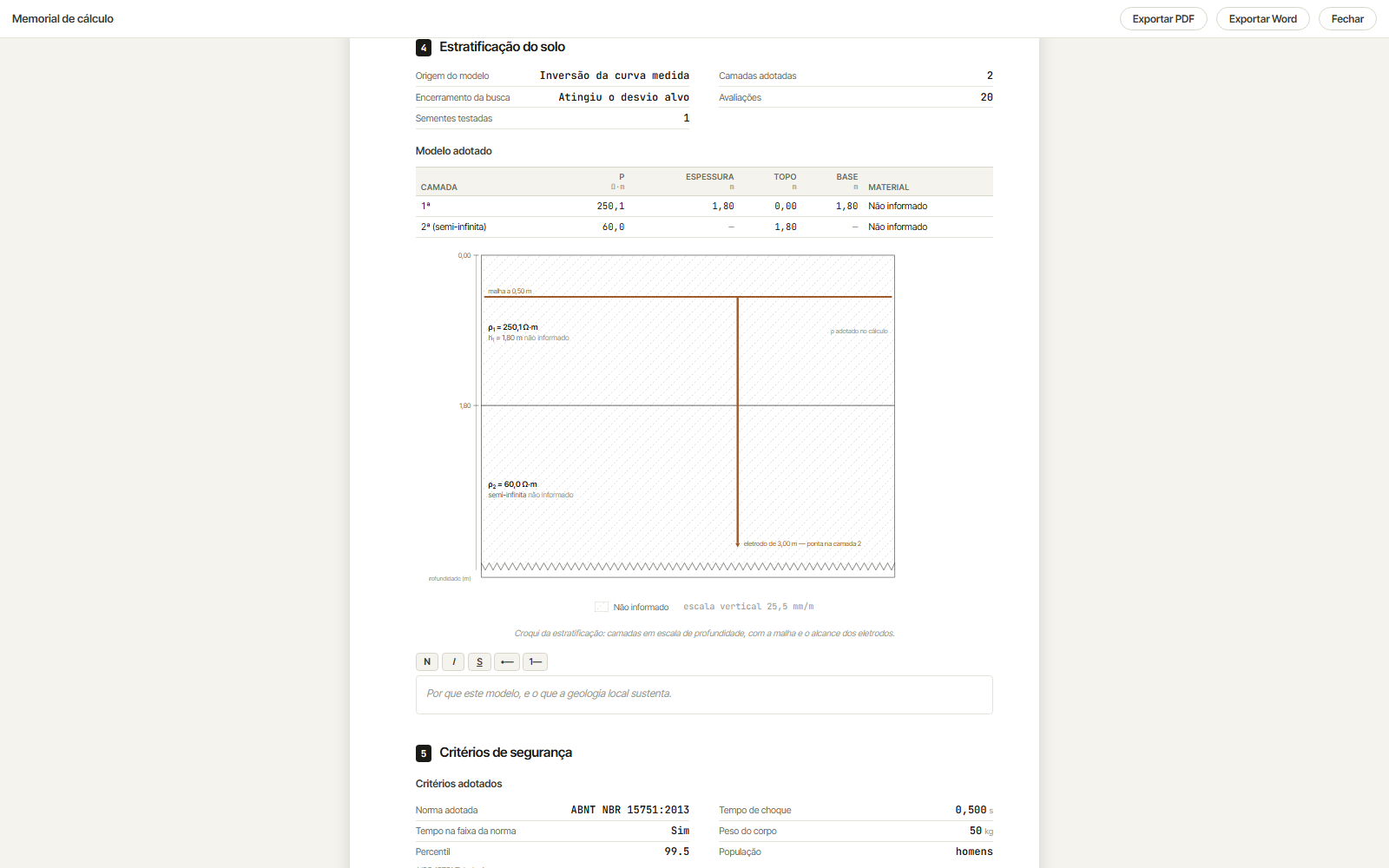

O cálculo vira projeto.
O projeto vira documento.
A mesma geometria que aparece na planta participa da verificação e da documentação. Reúna o que será executado e o que precisa ser explicado.
- Cabos, hastes, conexões e lista de materiais.
- Custos a partir do catálogo e dos preços informados.
- Prancha DXF e memorial com saídas em PDF e Word.
Do solo medido
ao projeto que você entrega.
A análise acompanha o projeto e continua no comissionamento.
Caracterize o solo
Importe os dados de campo para a campanha e obtenha o modelo de camadas.
Desenhe e verifique
Defina a malha e o cenário de segurança. Analise resistência, GPR, toque e passo.
Documente e confira
Prepare o memorial e a prancha. Registre o comissionamento para confrontar o estudo com o campo.
Engenharia de quem
vive a subestação.
A Aterra reúne o que a prática de subestações exige: conhecer o solo, desenhar a solução, verificar a segurança e documentar o resultado. A engenharia fica visível para quem projeta e para quem precisa compreender o projeto.
Eng. Hilton · Mesh EngenhariaFormação e prática em engenharia elétrica.Antes de
começar.
A Aterra calcula somente a resistência de aterramento?
A ferramenta também trabalha com estratificação do solo, GPR, potenciais de superfície, toque e passo, comparação com admissíveis, cortes e vista 3D.
Posso usar as medições feitas em campo?
Sim. A campanha aceita medições nos arranjos Wenner e Schlumberger, com organização por grupos e linhas. O modelo pode ser calculado pela estratificação ou informado para análise.
Consigo aproveitar desenhos de CAD?
A ferramenta tem importação de CAD para apoiar a planta e os cortes. A geometria e os dados precisam ser conferidos no estudo antes da análise.
O que sai para documentação?
Há memorial com prévia A4 e saídas em PDF e Word, além de emissão de prancha em DXF. A documentação usa a identificação, os dados e os resultados do estudo.
Pré-lançamento
Você aposta cedo no nosso trabalho. Nós retribuímos com o menor preço da Mesh Labs. Obrigado pelo voto de confiança.
Mesh Engenharia
Quem chega antes bebe água limpa.
No pré-lançamento, sua assinatura inclui todas as ferramentas da Mesh Labs e as novas que entrarem.
Disponíveis hojeElettra, Trip, Ensaia, Simula e Laboratório Virtual.
Em breveAterra, Equipa e SELetiva, incluídas na assinatura quando lançadas.
